Nepārtrauktas darbības dubultplūsmas kaltes

Kādu graudu kalti izvēlēties?

Alvan Blanch graudu kaltēm ir unikālā konstrukcija, kas ļauj kaltēt graudus ar nepārspētu vienmērību un precizitāti. Pilnībā izslēgta graudu sasprūdumu iespēja pat pie ļoti mitriem graudiem – ir iespējams kaltēt nepārtrauktā plūsmā jebkādus graudus ar jebkādu mitrumu pat bez priekštīrīšanas.

  • Siltā gaisa recirkulācija jau standartā! Lidz pat 15% samazināts degvielas patēriņš.
  • Papildus kaltes siltinājuma iespēja, palielina degvielas ekonomiju vēl par 20%
  • Mūsdienīga vadības sistēma, ar iespēju kontrolēt kaltēšanas procesu attālināti ar datora palīdzību.
  • Vienkārša kaltējamās kūltūras nomaiņa bez nepieciešamības kalti apstādināt un tīrīt. Tā ir ievērojama laika ekonomija.

Alvan-Blanch dubultplūsmas kaltes darbības princips

  • Kaltēšanas process notiek pateicoties lielam karstā gaisa apjomam, kas plūst cauri nelielam regulējamam graudu slāņa biezumam (150 – 350 mm). Šādos apstākļos graudi atdod mitrumu daudz efektīvāk nekā tas notiek šahtu tipa kaltēs.
  • Kaltes konstrukcija nodrošina piekļuvi graudiem jebkurā brīdī, tādējādi, ļaujot uzskatāmi pārraudzīt kaltēšanas procesu.
  • Kamēr šahtu tipa kaltēm montāžas process ilgst nedēļām, Alvan Blanch kaltes tiek piegādātas jau samontētas, ar gatavu, pārbaudītu elektroinstalāciju un uzstādītiem sensoriem, tādēļ kaltes sagatavošana darbam aizņem vien dažas dienas.
  • Alvan Blanch kaltes ir ievērojami draudzīgākas pret apkartējo vidi – klusākas un, pateicoties zemajam profilam, daudz dabīgāk iederas saimniecības arhitektūrā.
Saņemt piedāvājumu
+ 371 26683895
Saņemt piedāvājumu

Pieejamie modeļi un tehniskie parametri

Modelis  DF6000  DF9000 DF10500 DF12800 DF15200 DF17655 DF19000 DF22000 DF25000 DF26500 DF30000 DF33500 DF37000 DF48000
kviešiem 20% – 15% 6 t/h 9 t/h 11 t/h 14 t/h 16 t/h 19 t/h 21 t/h 24 t/h 28 t/h 29 t/h 33 t/h 37 t/h 41 t/h 53 t/h
kukurūzai 20% – 15%  7 t/h  10 t/h  12 t/h  15 t/h  18 t/h  21 t/h  23 t/h  26 t/h  30 t/h  32 t/h  36 t/h  40.5 t/h 45 t/h  58 t/h
kukurūzai 25% – 15%   3 t/h  4 t/h  6 t/h  7 t/h  8 t/h  9 t/h  10 t/h  11 t/h  12.5 t/h  13.5 t/h  15 t/h  17 t/h  19 t/h  24.5 t/h
Rapsis 13%-9% 4t/h 6t/h 8t/h 9t/h 11t/h 12t/h 14t/h 16t/h 18t/h 19t/h 21t/h 24t/h 27t/h 36t/h
Modelis  DF6000  DF9000 DF10500 DF12800 DF15200 DF17655 DF19000 DF22000 DF25000 DF26500 DF30000 DF33500 DF37000 DF48000
Garums  6.8 m  9.2m  8.74m  10m  11.2m  12.5m  11.2m 12.5m  13.65m  12.5m   13.65m  15m  16.2m  19.9m
 Platums   3.28m    3.22m  3.83m   4.40m  4.47 m
 Augstums   4.20m  4.49m  4.91m  5.05m   5.19m   5.33m  5.46m  5.60m  5.74m  5.88m  7.28m
 Izkraušanas augstums   -0.267m  0.342m  0.481m  0.343m  0.206m  0.343m  0.206m  0.068m  0.206m  0.048 m  – 0.088 m  – 0.229 m   – 0.202 m
 Kaltes ietilpība  4 t  5 t  6 t  7.5 t  8.5 t  10 t  11 t  12 t  13.2 t  14 t  16 t  18 t  20 t  24 t
Modelis  DF6000  DF9000 DF10500 DF12800 DF15200 DF17655 DF19000 DF22000 DF25000 DF26500 DF30000 DF33500 DF37000 DF48000
Karstā gaisa ventilatori  1×11 kW   1×15 kW  1×22 kW 1×30 kW 1×37 kW 1×45 kW 2×30 kW  2×37 kW  2×45 kW
 Aukstā gaisa ventilatori  1×4 kW  1×5.5 kW  1×7.5 kW  1×9.2 kW  1×11 kW 1×15 kW 1×18.5 kW 2×9.2 kW   2×11 kW 1 х 11; 1 x 15 2×15 kW  1×37 kW
 Ķēdes piedziņas jauda  0.55 kW 0.75kW 1.5 kW 2.2 kW
 Degļu skaits 1 2
 Degļu elektromotori 0.5 kW 1.1 kW 2×0.75 kW 2×1.1 kW 2×1.5 kW 2×2.1 kW 2×3.6 kW
 Nepieciešamā termālā jauda 1×0.5 MW  1×0.8 MW  1×1.0 MW  2×0.6 MW  2×0.7 MW

1×0.7 MW

1×1.0 MW

2×1.0 MW

2×1.0 MW

1×1.0 MW 1×1.2 MW 2×1.4 MW 2×1.7 MW 2×2.0 MW
Vienas tonnas graudu izkaltēšanai nepieciešamā enerģija
Mitruma samazinājums % Iztvaikotais ūdens daudzums kg Enerģijas patēriņš Gāzes patēriņš Dīzeļdegvielas patēriņš
35% – 15% 235 964 28 26
30% – 15% 176 706 21 20
25% – 15% 117 482 14 13
20% – 15% 59 242 7 5.5

* Pie gāzes siltumatdeves 34 MJ/m3 gāzes
* Lai iztvaikotu 1 l ūdens, nepieciešams 3,9 – 4,1 MJ vai 850 – 1100 kcal

Saņemt piedāvājumu
+ 371 26683895
Saņemt piedāvājumu

Mobilā versija

Modeļiem sākot ar pašu mazāko DF6000 līdz pat DF22000 kā papildus opcija ir pieejama mobilā versija divās dažādās modifikācijās, abas no kurām ļauj lietot kalti bez pamatu izbūves

M2 “ON ROAD”
Kalte piemērota pārvietošanai lielos attālumos starp saimniecībām.
Šī versija pilnībā atbilst visām gabarītu un svara prasībām, lai to var pārvietot pa koplietošanas ceļiem ar maksimālo pārvietošanās ātrumu ir līdz 35km/h.

Aprīkota ar fiksētu jumtu, zemā profila fiksētu graudu pieņemšanas bunkuru un noņemamu izkraušanas transportieri. Kustībai pa koplietošanas ceļiem aprīkota ar bremzēm, kā arī ar gabarītu un bremžu gaismām. Kaltes ritošā daļa ar amortizāciju, vilkšanas mehānismu un atbalsta kājām.

M3 “ON FARM”
Populārākā versija no Alvan Blanch mobilajām kaltēm. Aprīkota ar fiksētu jumtu un standarta izmēra fiksētu graudu pieņemšanas bunkuru. Pārvietošanai šī versija ir aprīkota ar ritošo daļu bez amortizācijas, atbalsta kājām un vilkšanas mehānismu.
Šī versija ir rādīta lai kalti ērti var pārvietot saimniecībā un maksimālais pārvietošanas ātrums ir līdz 10 km/st. Atkarībā no kaltes modeļa var neatbilst atļautiem gabarītiem lai pārvietoties pa Latvijas ceļiem.

Saņemt piedāvājumu
+ 371 26683895
Saņemt piedāvājumu

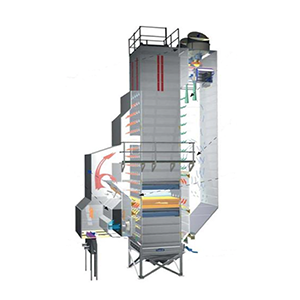

Alvan Blanch nepārtrauktās darbības dubultplūsmas kaltes salīdzinājums ar šahtu tipa kaltēm

Šahtu tipa kaltes Alvan Blanch
Nepārtrauktas darbības dubultplūsmas kaltes
Šahtu tipa kaltēm ir divi, retāk trīs kontrolējami parametri – Kaltēšanas temperatūra un graudu plūsmas ātrums. Retāk iespējams regulēt gaisa apjomu Alvan Blanch kaltēs iespējams regulēt četrus parametrus ar kuru palīdzību kontrolēt kaltēšanas procesu. Ķēdes ātrums, produkta slāņa biezums, kaltēšanas temperatūra un gaisa apjoms
Kaltējot produktu ar paaugstinātu mitruma saturu, tiek novērota graudu (it īpaši rapša) bloķēšanās (iesprūšana) starp kanāliem. Produktu pirms kaltēšanas obligāti jāattīra. Iespējams nepārtrauktā plūsmā kaltēt jebkuru, pat neattīrītu produktu ar jebkuru mitrumu. Izslēgta produktu bloķēšanās, graudi pārvietojas pa galdu vienmerīgi
Lai nominītu kultūras vai graudu partijas, jāiztukšo kalti. Tas prasa laiku un rada degvielas zudumus. Mainot kaltējamās kultūras nav jāiztukšo kalti! Graudu partijas var sekot viena aiz otras! Nav laika un enerģijas zudumu.
Apgrūtināta piekļuve lielai daļai kaltes punktiem, nākas minēt, kas notiek kaltes iekšā. Viegli piekļūt jebkurā vietā un apskatīties, kas notiek kaltē.
Ir vajadzīga salīdzinoši augsta iekraušanas iekārta. Kaltes zemais profils ļauj ieekonomēt uz iekraušanas transportiera.
Kalte ir augsta un darba skaņas izplatās tālu. Putekļu efektīvai kontrolei jāuzstāda cikoventilatori. Nelielais augstums padara kalti draudzīgku videi – skaņa neizplatās tik tālu un arī vieglāk kontrolēt putekļus.
Ne visām kaltēm ir pieejama karstā gaisa recirkulācija, un tām kurām tā ir pieejama, bieži tā ir kā opcija, kas ir pieejama tikai par papildus maksu. Siltā gaisa recirkulācija jau standartā, kas nozīmē efektīvu enerģijas patēriņu.
Šahtu tipa kaltēm ir nepieciešami sarežģītāi Jums būs vajadzīgas vairākas nedēļas, lai salikt kalti Kalti vienkārši uzstādīt, tā tiek piegādāta jau gandrīz samontēta un ar elektroinstalāciju
Ir vajadzīgi dziļi dzelzsbetona pamati. Nav vajadzības pēc dārgiem un sarežģītiem pamatiem. Pietiek ar līdzenu laukumu, vai lentveida pamatiem.
Grūti izjaukt un salikt tā, lai necieš kaltes kvalitāte. Kaltei ir augsta vērtība otrreizējā tirgū
Saņemt piedāvājumu
+ 371 26683895
Saņemt piedāvājumu

Biežāk uzdotie jautājumi

Kaltei nepieciešami vienkārši lentveida pamati uz līdzenas virsmas. Mobīlajām kaltēm pamati nav nepieciešami.
Degļiem nepieciešams tīrs gaiss, bez putekļiem, savukārt, mitrajam gaisam ir jābūt izmestam atmosfērā. Pastāv variants daļēji iebūvēt kalti iekštelpā (kaltes iekraušanas un izkraušanas galu ar degļiem), taču tad jāpārliecinās, ka iekštelpā gaiss ir tīrs un bez putekļiem.
Jā, var kaltēt porcijās, aizpildot kaltes karstā gaisa sekciju ar graudiem, tos izkarsējot, atdzesējot un nomainot uz nākamo porciju.

Nepārkāpjot ekspluatācijas noteikumus (regulāra ķēdes spriegojuma pārbaude), kaltes ķēžu kalpošanas laiks ir praktiski neierobežots.

Kaltes ķēdes maksimālais kustības ātrums ir 1 metrs minūtē, ar šādu ātrumu ķēde tiek griezta tikai pilnībā iztukšojot vai uzpildot kalti. Faktiski darba ātrums ir vēl mazāks. Ķēdes transportieros, kur tiek lietotas līdzīgas ķēdes, kustības ātrums ir aptuveni 0.25-0.66 metri sekundē, taču arī šie ķēdes transportieri kalpo desmit un vairāk gadus.

Graudu normāla atdzesēšanas temperatūra ir 10 grādi virs ārējā gaisa temperatūras. AB kaltes graudus nodzesē līdz aptuveni 8 grādiem virs ārējā gaisa temperatūras. Bieži pieļauta kļūda, strādājot ar AB kaltēm ir pārāk plāns graudu slānis uz kaltēšanas galda un liels graudu kustības ātrums graudu kaltē. Šādā gadījumā graudi pavada pārāk īsu laiku dzesēšanas sekcijā dzesējoties. Lietojot maksimāli biezāko slāni un samazinot ķēdes kustības ātrumu atdzesēšana notiek nevainojami.

Kaltes automātikas režīms spēj nodrošināt vienmērīgu izejošo graudu mitrumu, pielāgojoties ienākošo graudu mitrumam 5% amplitūdā.

ja ienākošo graudu mitruma pēkšņa izmaiņa nepārsniegs 5%, kalte spēs vienmērīgi nodrošināt izejošo graudu mitrumu 14% līmenī. Piemēram, ja darbs tiks uzsākts ar ienākošo graudu mitrumu 23%, taču tas pakāpeniski, uzlabojoties laika apstākļiem, samazināsies 23% -> 22% -> 19% -> 16%, kalte visā šo izmaiņu laikā, graudiem izbirstot no kaltes, spēs nodrošināt vienmērīgu 14% mitruma saturu graudos.

Tie, kas ir pietiekami izpētījuši Alvan Blanch kaltes īpašības un priekšrocības reti izdara izvēli par labu citu tipu un firmu kaltēm

Alvan Blanch kaltes Latvijā tiek pārdotas jau vairāk kā 10 gadus!

Tas nozīmē, ka Jums ir iespēja apskatīt jau uzstādītas kaltes kā arī saņemt atsauksmes praktiski jebkurā Latvijas nostūrī.

Daži no mūsu objektiem kur uzstādītas Alvan Blanch kaltes

Graudu pirmapstrādes koplekss Grobiņas novadā - VOKA.LV
Graudu kaltēšanas un glabāšanas līnija Bauskas novadā - VOKA.LV
Graudu pirmapstrādes komplekss Jelgavas novadā - VOKA.LV
Graudu pirmpastrādes komplekss Burtnieku novadā - VOKA.LV

SIA Voka ir vienīgais oficiālais Alvan Blanch pārstāvis Latvijā. Mūsu milzīgā pieredze, graudu pirmapstrādes kompleksu celtniecībā un graudu kalšu tirdzniecībā un apkalpošanā, ļauj garantēt arī Jūsu objektam augstāko kvalitāti un labākos iespējamos termiņus.

Saņemt piedāvājumu
+371 26195112
Saņemt piedāvājumu

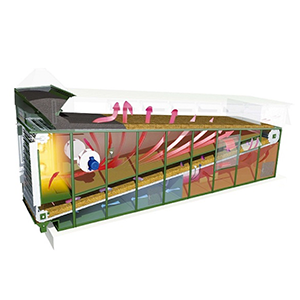

Kaltes darbības princips

  • Alvan Blanch kalte izceļas ar savu horizontālo novietojumu un zemo profilu, kas nodrošina ērtu piekļuvi visiem svarīgākajiem kaltes mezgliem.
  • Graudi kaltē nokļūst caur ūdens necaurlaidīgu iekraušanas bunkuru, kurš aprīkots ar līmeņu sensoriem, kas ļauj kaltei pašai kontrolēt to, kad graudi tiek iekrauti un kad padevi apturēt. No šī bunkura graudi regulējama biezuma slānī tiek izbērti uz unikāla žalūziju tipa kaltēšanas galda. Kaltēšanas procesa laikā caur šo galdu tiek pūsts liels daudzums karstā gaisa. Šī galda unikālā konstrukcija nodrošina vienmērīgu gaisa plūsmu cauri visam graudu slānim pilnībā izslēdzot jebkādu nosprostošanās iespēju.
  • Ar dīzeļa, gāzes vai biomasas siltuma ģenerātoriem uzsildīts karstais gaiss tiek pūsts cauri graudu slānim. Mitrais gaiss tiek izpūsts pa sānos un kaltes galā esošajām lūkām.
  • Pateicoties intensīvai gaisa plūsmai, graudi uz galda tiek irdināti un krītot no kaltes augšējā galda uz apakšējo tiek papildus arī samaisīti.
  • Apakšējā kaltēšanas galda beigu posmā caur graudiem tiek pūsts aukstais gaiss ar kura palīdzību graudi pirms izkraušanas no kaltes tiek atdzesēti. Šī procesa laikā uzsilušais gaiss tiek izmantots otrreiz, tā ekonomējot kurināmo.
  • Kaltējot dažādas kultūras kaltējamo produktu var mainīt bez kaltes apstādināšanas un tīrīšanas. Graudu vilkšanas ķēdes kustības ātrums tiek kontrolēts automātiski piemērojoties ienākošo graudu mitrumam un to tempertūrai īsi pirms nonākšanas dzesēšanas sekcijā. Galda piedziņai tiek izmantotas industriālās ķēdes, kas, pateicoties mazam kustības ātrumam, nodrošina ilgu kalpošanas laiku. Ventilatoriem pieplūstosā gaisa daudzumu ir viegli regulēt.
  • Gaisa masa, kas tiek pūsta cauri graudiem tiem krītot no augšējā galda uz apakšējo, līdzi paņem kaltēšanas procesā atdalītās sēnalas, pelavas un putekļus, kuri tiek izpūsti no kaltes caur tās galu. Šo attīrīšanas funkciju pēc vajadzības var vienkārši atslēgt.
  • Graudi visā kaltes platumā tiek izkrauti un ar gliemežtransportiera palīdzību padoti uz kaltes sānu vienā punktā.
